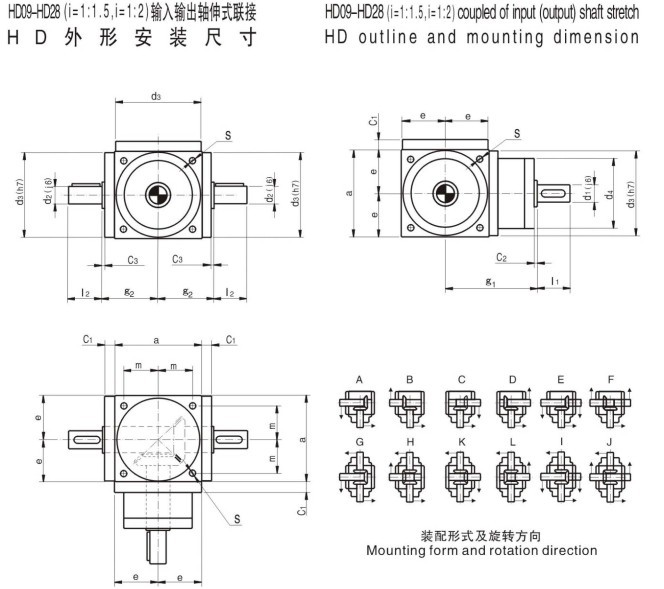

HD螺旋锥齿轮转向箱外形尺寸
HD螺旋锥齿轮转向器箱体为正六面体，适合不同方位的使用安装。有HD09、HD11、HD14、HD17、HD21、HD24、HD28七种规格型号可选择，输出型式多样，能满足多种场合的需要。
|
型号 |
a |
C1 |
C2 |
C3 |
d2 |
l2 |
d3 |
e |
g1 |
g2 |
m |
S |
d4 |
i=1:1.5 |
i=1:2 |
||
|
d2 |
l2 |
d2 |
l2 |
||||||||||||||
|
09 |
90 |
12 |
2 |
2 |
18 |
35 |
88 |
45 |
100 |
59 |
36 |
M6 |
72 |
11 |
23 |
18 |
35 |
|
11 |
110 |
12 |
2 |
2 |
22 |
40 |
108 |
55 |
122 |
69 |
44 |
M8 |
81 |
14 |
25 |
22 |
40 |
|
14 |
140 |
12 |
2 |
2 |
32 |
50 |
135 |
70 |
142 |
84 |
55 |
M10 |
98 |
16 |
30 |
32 |
50 |
|
17 |
170 |
15 |
2 |
2 |
40 |
60 |
165 |
85 |
168 |
103 |
67 |
M12 |
118 |
22 |
40 |
40 |
60 |
|
21 |
210 |
18 |
2 |
2 |
45 |
70 |
205 |
105 |
220 |
125 |
85 |
M16 |
128 |
30 |
50 |
45 |
70 |
|
24 |
240 |
18 |
2 |
2 |
55 |
85 |
235 |
120 |
240 |
140 |
95 |
M16 |
138 |
35 |
55 |
55 |
85 |
|
28 |
280 |
18 |
2 |
2 |
60 |
110 |
275 |
140 |
280 |
160 |
110 |
M16 |
150 |
42 |
70 |
60 |
110 |
